Ilmastointilaitteiden tyhjennysastiat: täydellinen opas LVI-ostajalle

Tekijä: Admin Päivämäärä: Aug 06,2026

Mikä an Ilmastoinnin tyhjennysastia Itse asiassa tekee

An ilmastointilaitteen tyhjennysastia kerää kondenssiveden, joka muodostuu höyrystimen kierukkaan jäähdytysjakson aikana ja ohjaa sen viemäriputkea kohti pitäen kosteuden loitolla kanavasta, eristyksestä ja ympäröivästä rakennemateriaalista. Ilman oikein asennettua kattilaa kondenssivesi yksinkertaisesti valuisi kierukkaan ja altaaseen ilmankäsittelykaapin sisällä tai tippuisi yksikön alla olevaan tilaan.

Useimmissa asuin- ja kevyissä kaupallisissa järjestelmissä käytetään kahta yhdessä toimivaa kattilaa: ensisijainen astia, joka on asennettu suoraan höyrystimen patterin alle, ja toissijainen astia, joka on asennettu koko ilmankäsittelylaitteen alle vara-altaana. Tämä kaksinkertainen asettelu on vakiokäytäntö ullakko- ja kaappiasennuksissa, koska se antaa toisen suojalinjan, jos ensisijainen viemäriputki rajoittuu.

Onko komponentti kuvattu an LVI-tyhjennysastia , kondenssivesiastia tai ilmastointilaitteen tyhjennysastia , toiminto pysyy samana eri merkeissä ja järjestelmäkooissa: hallitse kondenssivettä niin, että se jättää järjestelmän kontrolloidulle tielle hallitsemattoman polun sijaan.

Kuinka AC-tyhjennysastia toimii järjestelmän sisällä

Kun lämmin sisäilma kulkee kylmän höyrystimen patterin läpi, ilmassa oleva kosteus tiivistyy patterin pinnalle samalla tavalla kuin kylmään lasiin muodostuva vesi. Tämä vesi tippuu alaspäin ja laskeutuu astiaan, joka on sijoitettu suoraan kelan alle. Pannu on valmistettu hieman kaltevana kohti yhtä nurkkaa tai reunaa, jossa tyhjennysaukko yhdistetään PVC- tai kupariputkeen, joka kuljettaa veden pois yksiköstä, tyypillisesti lattiakaivoon, lauhdepumppuun tai ulkopuoliseen poistopisteeseen.

Ensisijaiset vs. toissijaiset tyhjennysastian roolit

Ensisijainen kattila sijaitsee lähinnä patteria ja käsittelee kondenssivettä normaaleissa käyttöolosuhteissa. Toissijainen astia, jota joskus kutsutaan hätä- tai lisäpannuksi, on sijoitettu ilmankäsittelylaitteen täyden jalanjäljen alle ja kerää vettä vain, jos ensisijainen astia vuotaa yli tai päätyhjennysputki tukkeutuu. Monissa toissijaisissa pannuissa on uimurikytkin, joka sammuttaa järjestelmän automaattisesti, kun vesi havaitaan, mikä rajoittaa, kuinka paljon vettä voi kertyä ennen kuin joku huomaa ongelman.

Miksi kaltevuus ja ulostulon sijainti ovat tärkeitä

Riittämättömän kaltevuuden omaava kattila sallii veden jäädä valumisen sijaan seisomaan, mikä lisää seisovan veden, sedimentin kertymisen ja mikrobien kasvun mahdollisuutta ajan myötä. Tämä on yksi syy, miksi valmistajat kiinnittävät erityistä huomiota poistoaukon sijoitteluun ja kattilan geometriaan sen sijaan, että käsittelisivät pannua yksinkertaisena litteänä tarjottimena.

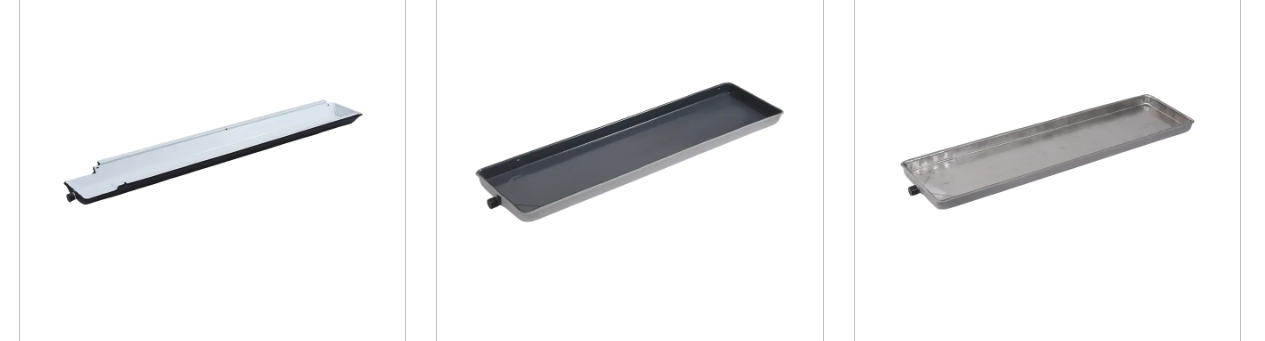

Tyhjennysastian materiaalivaihtoehdot: ruostumaton teräs, galvanoitu teräs ja alumiini

Materiaalivalinta vaikuttaa siihen, kuinka pannu kestää kosteutta vastaan vuosien jatkuvan käytön aikana. Kolme yleisimmin määriteltyä materiaalia LVI-kondensaatioastioihin ovat ruostumaton teräs, galvanoitu teräs ja alumiini, joilla kullakin on erilainen korroosionkestävyys, paino ja rakenteellinen jäykkyys.

Ruostumaton teräs Korkea Alumiini Kohtalainen korkea Galvanoitu teräs Kohtalainen Käsittelemätön teräs Alempi

Yleinen korroosionkestävyyden vertailu yleisten lauhdeastiamateriaalien välillä, suhteellinen mittakaava.

Ruostumattomasta teräksestä valmistettu LVI-tyhjennysastia

A ruostumattomasta teräksestä valmistettu LVI-tyhjennysastia valitaan yleensä ympäristöihin, joissa on korkeampi kosteus tai rannikkoilmalle altistuminen, koska seos kestää pinnan ruostetta hyvin pitkien käyttöaikojen aikana. Ruostumattomat pannut on myös helpompi pitää puhtaana, koska sileä pinta kestää mineraalihilsettä pinnoitettuun teräkseen verrattuna.

Galvanoitua terästä tyhjennysastia

A galvanoitua terästä tyhjennysastia käyttää sinkkipinnoitetta teräspohjan päällä, mikä tarjoaa kustannustehokkaan keskitien raakateräksen ja ruostumattoman teräksen välillä. Galvanoituja pannuja käytetään laajalti tavallisissa asuinrakennuksissa, joissa äärimmäinen kosteus tai suolaaltistus ei ole ensisijainen huolenaihe.

Alumiininen AC tyhjennysastia

An alumiininen AC tyhjennysastia tarjoaa kevyemmän vaihtoehdon, joka silti kestää korroosiota tehokkaasti, mikä voi yksinkertaistaa käsittelyä asennuksen aikana ahtaissa ullakko- tai kattotiloissa. Alumiini muodostaa luonnollisen oksidikerroksen, joka auttaa suojaamaan pintaa lisäkorroosiolta asennuksen jälkeen.

Yleinen materiaalivertailu metalliseen LVI-tyhjennysastian rakenteeseen
Materiaali Suhteellinen paino Tyypillinen käyttötapaus
Ruostumaton teräs Kohtalainen Korkea humidity or coastal climates
Galvanoitu teräs Kohtalainen Tavalliset asuinjärjestelmät
Alumiini Kevyt Ullakkoasennukset tai tiukat tilat

Ruostumattoman teräksen ja galvanoidun teräksen tyhjennysastioiden vertailu

Koska nämä kaksi materiaalia ovat yleisimmin määritellyt LVI-kondensaatioastiaprojekteissa, useiden käytännön kriteerien rinnakkainen vertailu auttaa selventämään, missä kukin vaihtoehto toimii parhaiten.

Corrosion Res. Kestävyys Thermal Stab. Kustannustehokkuus Helppo asentaa Paino Adv.

Toimituksellinen vertailu, sininen alue edustaa ruostumatonta terästä, oranssi alue sinkittyä terästä, kymmenen pisteen asteikko.

Ruostumattomalla teräksellä on taipumus saada korkeampi korroosionkestävyys ja pitkäaikainen kestävyys, kun taas galvanoitu teräs on edelleen käytännöllinen valinta vakioasennuksiin, joissa edullinen tehokkuus ja yksinkertainen saatavuus ovat tärkeämpiä kuin maksimaalinen korroosionkestävyys.

Yleisiä syitä AC-tyhjennysastian ylivuotoon

Jatkuvasti täyttyvä tai yli vuotava pannu on yleensä oire tukkeutumisesta tai ilmavirtausongelmasta muualla järjestelmässä eikä itse kattilassa olevasta viasta. Yleisimpien syiden ymmärtäminen auttaa asunnonomistajia ja teknikkoja diagnosoimaan ongelman nopeammin.

Tukkeutunut linja 9 Kierukkakuorrutus 7 Huono rinne 5 Murtunut pannu 3 Pumppu epäonnistuu 2

Raportoitujen tyhjennysastian ylivuotosyiden havainnollistava taajuusluokitus, kymmenen pisteen asteikolla.

  • Levät, pöly tai roskat rajoittavat lauhteen poistoputkea
  • Jäätynyt tai jäinen höyrystimen kierukka sulaa nopeammin kuin kattila ehtii tyhjentyä
  • Pannu asennettu ilman riittävää kaltevuutta ulostuloa kohti
  • Fyysiset halkeamat tai korroosioreiät ikääntyvässä pannussa
  • Viallinen lauhdepumppu järjestelmissä, jotka luottavat siihen

Missä tyhjennysastia sijaitsee vaihtovirtayksikön sisällä

Sijoitus riippuu järjestelmän kokoonpanosta. Jaetuissa järjestelmissä ensisijainen astia sijaitsee sisäilmankäsittelylaitteen kaapin sisällä olevan höyrystimen patterin alla, joka sijaitsee yleensä kaapissa, kellarissa tai ullakolla. Toissijainen astia sijoitetaan tyypillisesti koko ilmankäsittelylaitteen alle, kun yksikkö asennetaan asuintilan yläpuolelle, koska kaikki vuodot kyseisessä paikassa on suurempi riski vaurioittaa kattoa tai seinää.

Höyrystimen kierukka Ensisijainen tyhjennysastia Toissijainen tyhjennysastia Viemäriputki

Yksinkertaistettu isometrinen näkymä tyypillisestä ensisijaisesta ja toissijaisesta tyhjennysastian sijoittelusta ilmankäsittelykaapin sisällä.

Paketin kattoyksiköissä lauhdeastia on rakennettu yksikön koteloon suoraan patteriosan alapuolelle, ja tyhjennysputki johdetaan katon reunakiven tai kaapin pohjan läpi ulkopuoliseen poistokohtaan.

Tyhjennysastian koko ja mitat

Astian mitat sovitetaan höyrystimen patterin tai ilmankäsittelykaapin jalanjäljen mukaan, joten koon määrittelee yleensä laitteen valmistaja sen sijaan, että se valitaan itsenäisesti. Syvyys on yhtä tärkeä kuin pituus ja leveys, koska matalaan astiaan mahtuu vähemmän varakapasiteettia, jos tyhjennyslinja rajoittuu tilapäisesti.

Yleinen mitoitusohje tavallisille asuin- ja kevyille kaupallisille lauhdeastioille
Pan tyyppi Tyypillinen syvyys Yhteinen asetus
Ensisijainen pannu 1-2 tuumaa Höyrystimen patterin alla
Toissijainen pannu 2-3 tuumaa Täysi ilmankäsittelylaitteen alla
Kattoyksikköpannu Vaihtelee mallin mukaan Integroitu kaapin pohjaan

Mukautetut syvyys- ja jalanjälkivaihtoehdot ovat yleisiä vaihtoprojekteissa, joissa alkuperäistä kannua ei ole enää saatavilla tai joissa ei-standardi kaappikoko vaatii räätälöidyn istuvuuden.

LVI-kondensaatioastian huoltoaikataulu

Säännöllinen puhdistus vähentää sedimentin ja biologisten kertymien mahdollisuutta kerääntyä nopeammin kuin viemäriputki pystyy kuljettamaan sen pois. Alla oleva viivakaavio heijastaa yleistä suhdetta edellisestä puhdistuksesta kuluneen ajan ja rajoitetun tyhjennyksen todennäköisyyden välillä, jota käytetään huoltoaikataulujen suunnittelussa.

1 kk 3 kk 6 kk 9 kk 12 kk

Yleinen suunnitteluviite ylivuotoriskin trendille suhteessa kuukausiin edellisestä siivouksesta.

Kuinka puhdistaa AC-tyhjennysastia

  1. Katkaise ilmankäsittelylaitteen virta ennen kuin menet pannun alueelle.
  2. Poista seisova vesi ja näkyvät roskat kattilan pinnalta.
  3. Huuhtele tyhjennysputki kondenssivesilinjoille suositellulla seoksella kerääntymien poistamiseksi.
  4. Tarkasta pannu halkeamien, ruostepisteiden tai pinnoitteen kulumisen varalta.
  5. Varmista, että uimurikytkin, jos sellainen on, liikkuu vapaasti ja palautuu oikein.
  6. Palauta virta ja tarkista, että kondenssivettä virtaa ulostuloa kohti odotetulla tavalla.

Hankinta an LVI-tyhjennysastian valmistaja

Lauhduttimen ja tyhjennysastian komponentit toimivat yhdessä osana jäähdytyssykliä, jolloin lauhdutin käsittelee lämmönvaihtoa kylmäaineen ja ulkoilman välillä ja tyhjennysastia hallitsee jäähdytysprosessista syntyvää lauhdetta. Ostajat, jotka hankkivat komponentteja mittakaavassa, etsivät yleensä toimittajaa, joka tukee sekä tasaista leimauksen tai hitsauksen laatua että joustavuutta ei-standardin mitoituksessa.

Cixi Chenfeng Electric Co., Ltd. keskittyy keskusilmastointitarvikkeisiin, mukaan lukien kupariputkella ja alumiinilamella tai kaikki yleisten kylmäaineiden, kuten R410A ja R32, kanssa yhteensopivia lauhdutinkomponentteja sekä tyhjennysastian komponentteja, jotka on valmistettu yksiosaisella meistolla tai hitsauksella galvanoidusta teräksestä ja ruostumattomasta teräksestä. Tyhjennysastioissa voi olla hometta suojaavia pinnoitteita tai kalteva tyhjennyskanava veden pysähtymisen vähentämiseksi. Epästandardin kokoa tuetaan kattoyksiköissä, kaappiyksiköissä ja muissa asennusmuodoissa, joissa tyhjennysaukon asentoa ja kaltevuutta on säädettävä.

Mitä kysyä ilmastointilaitteiden tyhjennysastioiden tehtaalta

  • Voidaanko kattilan pintaa ja syvyyttä säätää tietyn kaapin tai reunan koon mukaan
  • Mitä pinnoitus- tai viimeistelyvaihtoehtoja on saatavilla kosteissa tai rannikkoympäristöissä
  • Onko tyhjennysaukon asento säädettävissä vastaamaan olemassa olevaa tyhjennyslinjan reititystä
  • Voiko tuotanto tukea sekä ruostumatonta että galvanoitua vaihtoehtoa samalta toimittajalta

Usein kysytyt kysymykset

Mikä on ilmastointilaitteen tyhjennysastia

Se on matala metallialusta, joka on sijoitettu höyrystimen patterin tai ilmankäsittelylaitteen alle ja joka kerää kondenssivettä ja ohjaa sen viemäriputkeen pitäen kosteuden poissa ympäröivästä rakenteesta.

Mitä LVI-tyhjennysastia tekee

Se vangitsee veden, joka syntyy, kun höyrystimen patteri jäähdyttää sisäilmaa ja ohjaa kondenssiveden poistoaukkoon, jotta se ei keräänny kaapin sisään tai tippu alla olevaan tilaan.

Mikä on kondenssiveden tyhjennysastia

Kondenssiveden tyhjennysastia on toinen yleinen nimi samalle komponentille, mikä viittaa erityisesti sen rooliin jäähdytyskierukkaan käytön aikana kondensoituvan veden hallinnassa.

Missä on ilmastointilaitteen tyhjennysastia

Jaetuissa järjestelmissä se sijaitsee sisäilmankäsittelylaitteen kaapin sisällä olevan höyrystimen patterin alla, kun taas kattopakkausyksiköissä se on rakennettu kaapin pohjaan patteriosan alle.

Kuinka AC-tyhjennysastia toimii

Kondenssivesi tippuu patasta astiaan, joka on kalteva viemäriputkeen yhdistettyä ulostuloa kohti, jolloin vesi pääsee poistumaan järjestelmästä kontrolloidusti sen sijaan, että se kerääntyisi.

Mitä eroa on tyhjennysastialla ja kondenssivesialtaalla

Nämä termit kuvaavat samaa komponenttia, ja tyhjennysastiaa ja lauhdeastiaa käytetään vuorotellen asuin- ja kaupallisissa LVI-asiakirjoissa.

Miksi AC-tyhjennysastiani on täynnä vettä?

Täysi kattila viittaa yleensä ahtautuneeseen tyhjennyslinjaan, tukkeutuneeseen loukkuun tai pumppuongelmiin, jotka estävät vettä poistumasta astiasta niin nopeasti kuin sitä kertyy.

Miksi LVI-tyhjennysastiani vuotaa yli

Ylivuoto liittyy yleensä tukkeutuneeseen kondenssivesiputkeen, riittämättömään kattilan kaltevuuksiin tai jäätyneeseen kierukkaan, joka sulaa nopeammin kuin kattila ja putki pystyvät käsittelemään syntyvän veden.

Miksi ilmastointilaitteeni tyhjennysastia vuotaa

Vuoto johtuu usein halkeilevasta tai syöpyneestä kattilasta, löysästä tyhjennyslinjan liitännästä tai saumasta, joka on epäonnistunut pitkäaikaisen seisovan veden altistumisen jälkeen.

Miksi AC-tyhjennysastiani täyttyy jatkuvasti

Toistuva kerääntyminen tarkoittaa tyypillisesti tyhjennyslinjaa, joka tarvitsee säännöllistä huuhtelua, levää tai roskia kerääntyy nopeammin kuin rutiinihuollon osoitteita, tai rinteestä, joka ei enää ohjaa vettä tehokkaasti.
